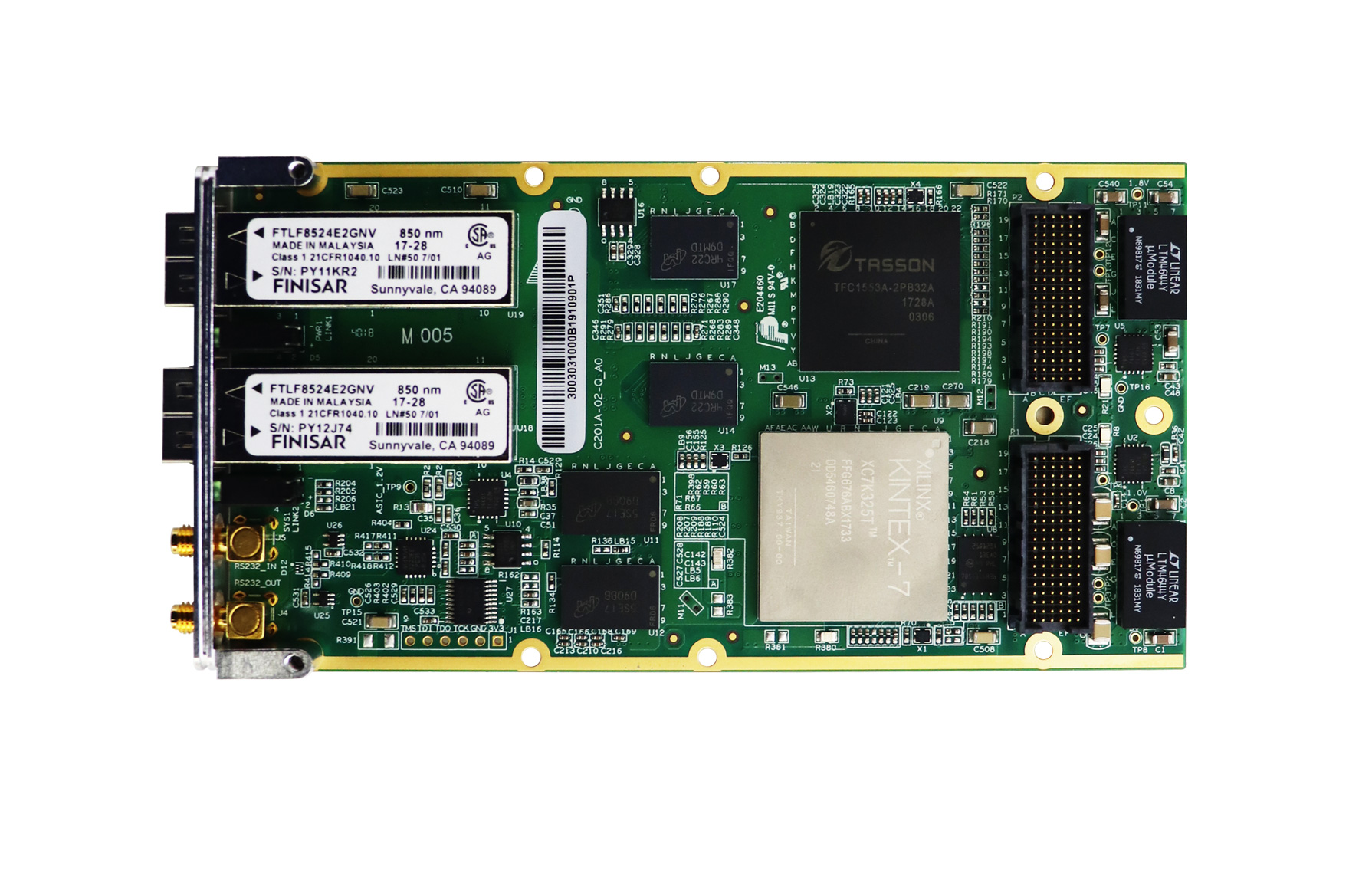

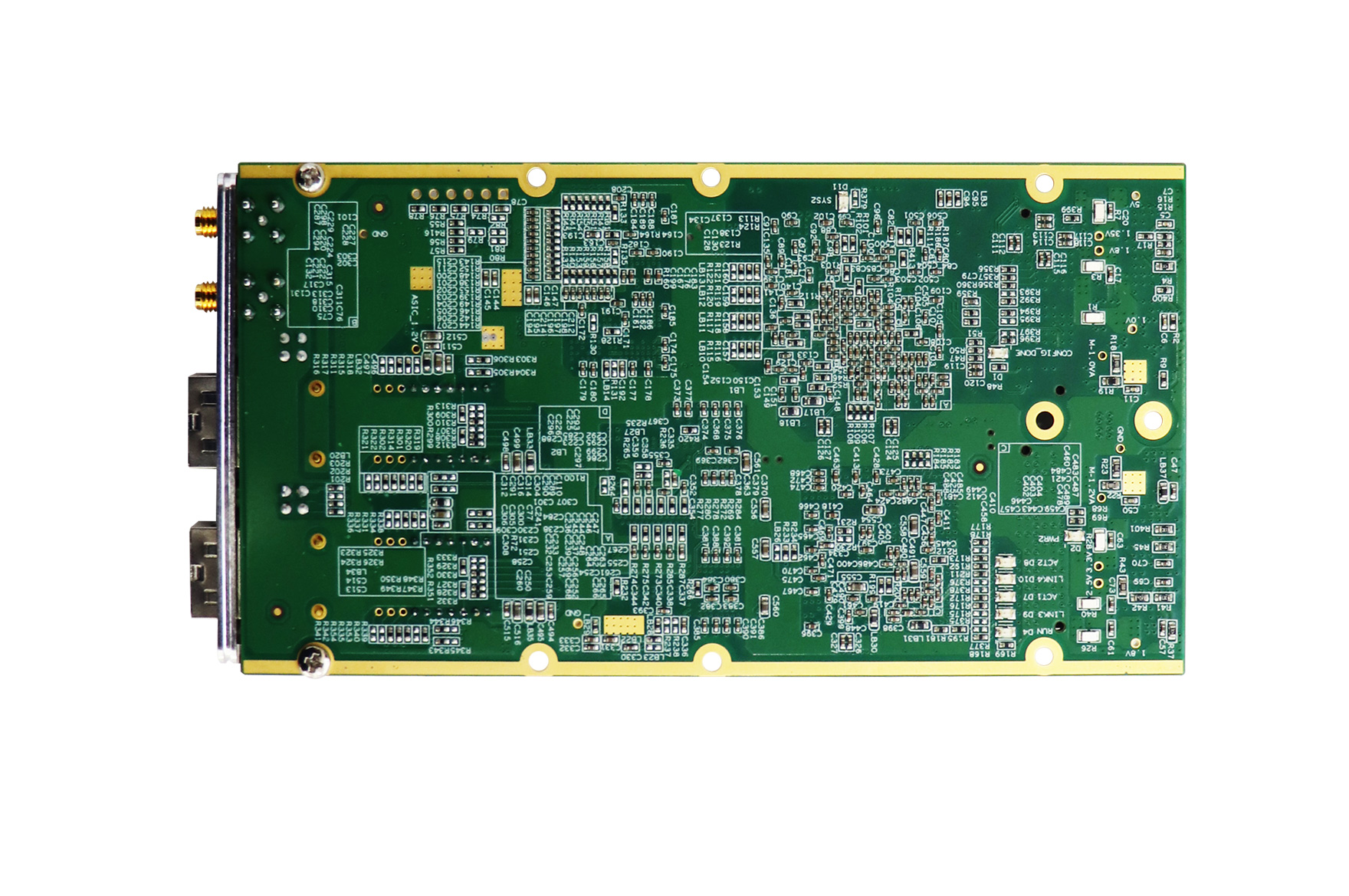

FC-AE-1553 XMC通信卡

该系列产品硬件平台、用户接口丰富(包括PCIe/XMC/PXIe/CPCIe/VPX等),性能优越,可广泛适用于仿真、测试,装机等环境。板卡遵循FC-AE-1553(ISO/IEC TR 14165-312)协议要求,可以实现FC-AE-1553网络控制器或FC-AE-1553网络终端的功能。

产品文件下载 更多资料下载
产品特性

       在仿真测试阶段,可通过FC-AE-1553通信卡对用户开发的FC-AE-1553协议相关设备进行功能验证,还可以通过发送特定的数据包来验证用户的设计构想,缩短研发周期,降低成本。在工程研制阶段,可直接选用XMC、PXIe、CPCIe卡进行系统集成和二次开发。

·  支持FC-AE-1553协议;

·  支持交换式、总线式拓扑结构;

·  交换式支持8个B2B信用,支持信用数目可配置;

·  支持256条FC-AE-1553消息收发,用户可以配置消息个数;

·  单条消息有效数据最大可配置为64KB;

·  支持循环消息发送和单次消息发送,循环次数可配置;

·  支持双端口热冗余备份;

·  支持1.0625/2.125/4.25Gbps线速率;

·  支持WIN7/XP/Linux/VxWorks等操作系统;

·  提供API接口函数。

产品规格
FC端口数量
双端口热备份
FC端速率
1.0625/2.125/4.25Gbps
支持服务类型
3类服务
响应延时
<5us@4.25Gbps
端到端信用值
1~8可配(交换卡模式下)
产品尺寸
139mm x 74mm
产品重量
<200g
功耗
<10w
工作温度
-40℃~85℃

存储温度

-55℃~105℃
