总线式FC-AE架构方案

紧贴高可靠应用领域需求,小体积、低功耗、极简总线拓扑光纤组网方案。

方案特点

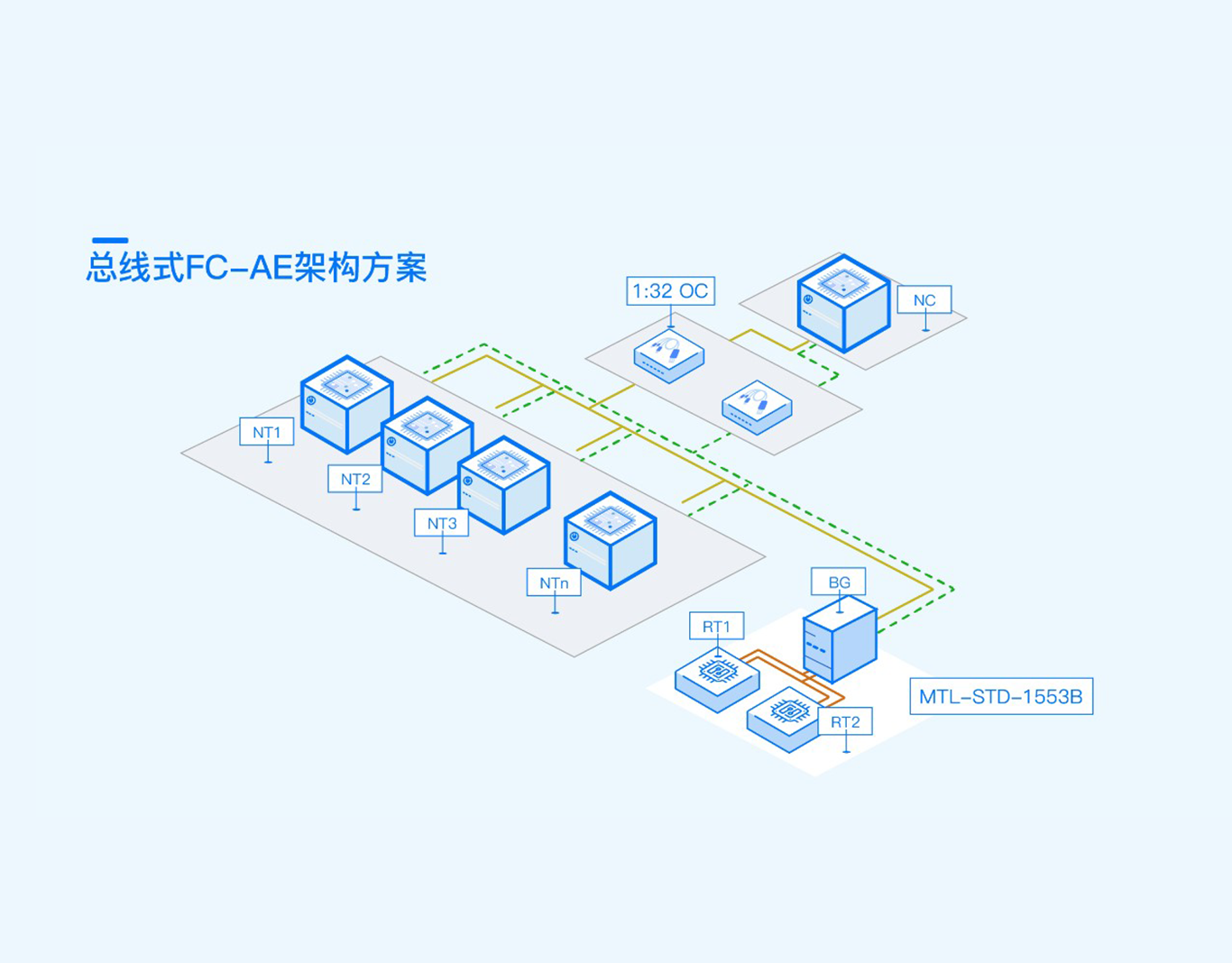

    总线式FC-AE架构方案主要针对FC-AE-1553协议网络,通过光分路器实现NC、NT、BG的有机互联,通过BG实现传统1553B总线设备的无缝接入。
           该方案用于无源的光分路器取代了有源的交换机,采用下行广播,上行分时复用的数据传输机制。
           本系统所用设备简单,故障容易隔离,布线方便,为用户提供低功耗、高带宽、低延迟、高可靠的光纤数据传输服务。面向中小规模的组网需求,适合于测控网络应用。
    · 网络拓扑结构:双总线冗余结构,双总线互为热备份;
    · 网络支持用户根据系统需求通过消息排布对网络节点进行带宽分配;
    · 网络传输速率:1.0625/2.125/2.5/4.25Gbps;
    · 误码率:不大于10-12
    · 差错控制策略:支持网络连接异常自动切换;
    · 通过桥连接设备支持1553B设备接入网络并正常通信。
