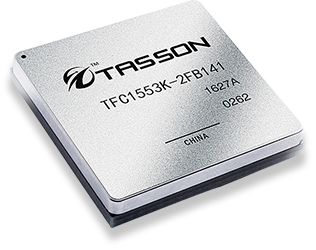

TFC1553K系列芯片

TFC1553K芯片支持FC-AE-1553通信协议,可作为FC-AE-1553网络通信节点,实现高速数据接入FC-AE-1553网络的功能。

产品文件下载 更多资料下载
产品特性

      芯片内部集成了两个高速串行收发器、双路备份逻辑、协议解析逻辑、存储器、DMA逻辑、接口逻辑等。

·  可配置为FC-AE-1553网络控制器(NC)、FC-AE-1553网络终端(NT)、FC-AE-1553网络监视器(NM),并且支持交换式和总线式两种拓扑结构;

·  支持FC-AE-1553协议;
·  双路FC-AE-1553总线收发模块;
·  灵活的接口形式;
·  网络控制器和网络终端的多消息处理能力;
·  可编程的消息队列,可编程的消息时间间隔;
·  可选择的数据缓冲方式;
·  支持1.0625Gbps、2.125Gbps和4.25Gbps高速数据收发;
·  通过中断的灵活数据读写方式;
·  支持端到端的流控;
·  支持消息的超时保护功能。
产品规格
FC端口数量 双端口热备份
FC端口速率 1.0625Gbps、2.125Gbps和4.25Gbps,可配置
支持服务类型
3类服务
响应延时 5~10us@4.25Gbps
供电 3.3V 2.5V 1.35V 1.0V多电源供电
产品尺寸 40.00mm x 40.00mm x7.50mm
典型功耗 2.4w @2.125Gbps
工作温度 -40℃~85℃
