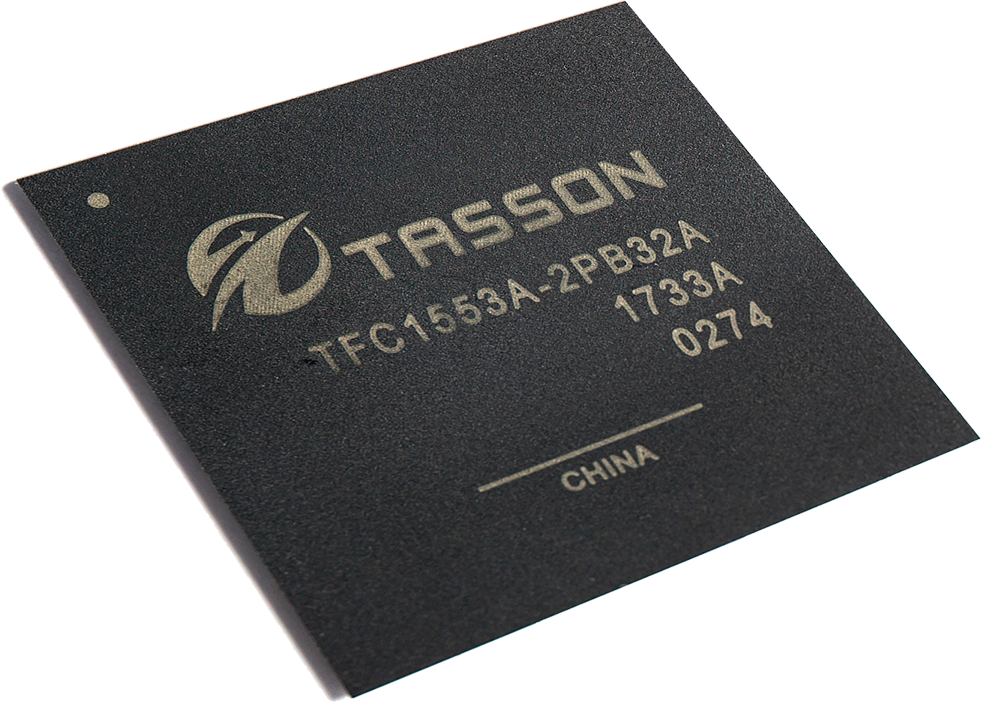

TFC1553A系列芯片

国内首款FC-AE-1553协议ASIC芯片,基于公司具有自主知识产权的总线式拓扑结构,引领产品迈入小型化时代。该芯片功能强大,体积小巧、功耗低,非常适合于功耗、体积要求苛刻的嵌入式系统,能够广泛应用于航空、航天等领域,产品灵活方便,降低开发成本。

产品文件下载 更多资料下载
产品特性

       芯片内部集成了协议逻辑、接口控制和存储管理,为用户提供完整、灵活的接口,可以配置为NC/NT/NM模式。芯片内部集成有两组高速低功耗的收发器和编码/解码器、NC/NT/NM协议处理逻辑、存储管理器、动态RAM存储器、接口控制逻辑和中断逻辑,对外提供2路FC网络接口、1路数据接口和1路控制接口(SPI)。

·  可配置为FC-AE-1553网络控制器(NC)、FC-AE-1553网络终端(NT)、FC-AE-1553网络监视器(NM),并且支持总线式拓扑结构;
·  支持FC-AE-1553协议;
·  支持线型总线式拓扑结构;
·  双路FC-AE-1553总线收发模块;
·  网络控制器和网络终端的多消息处理能力;
·  可编程的消息队列,可编程的消息时间间隔;
·  支持1.0625Gbps、2.125Gbps和4.25Gbps高速数据收发;
·  支持中断的灵活数据读写方式;
·  支持应用层流控;
·  支持消息的超时保护功能。



产品规格
FC端口数量 双端口热备份
FC端口速率 1.0625/2.125/4.25Gbps,可配置
数据通道 1路16位并行接口,时钟频率125MHz
SPI控制通道 1路Slave端口,4线6线模式可选,最高25MHz
支持服务类型
3类服务
响应延时 <5us@4.25Gbps
供电 3.3V 2.5V 1.8V 1.2V多电源供电
产品尺寸 23.00mm x 23.00mm x 2.75mm
功耗
<1w @2.125Gbps
工作温度
-55℃~125
