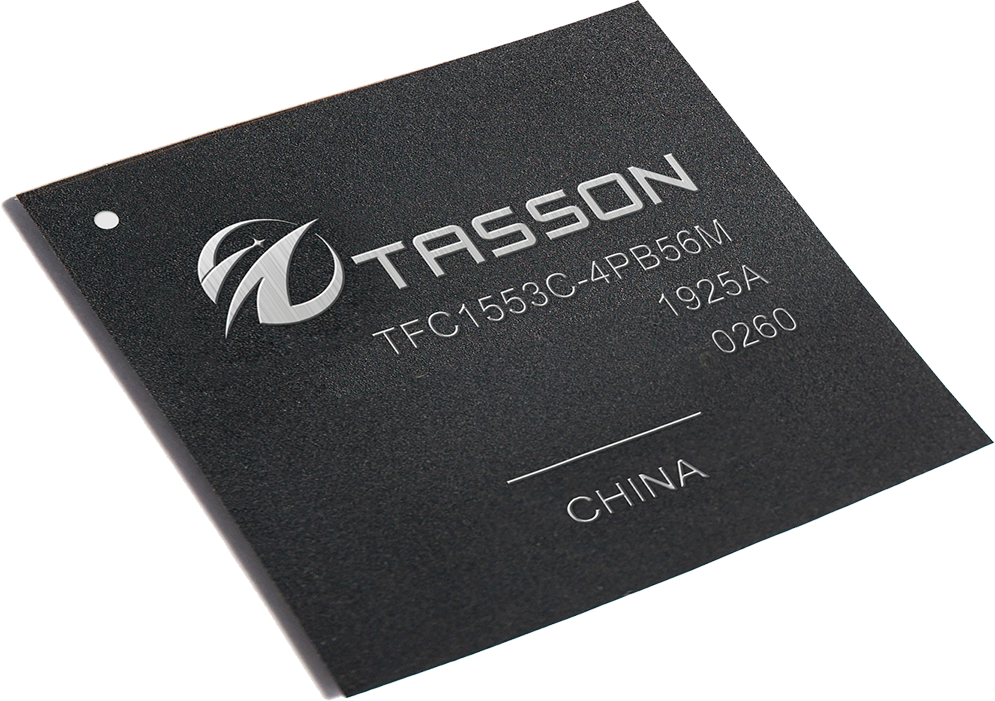

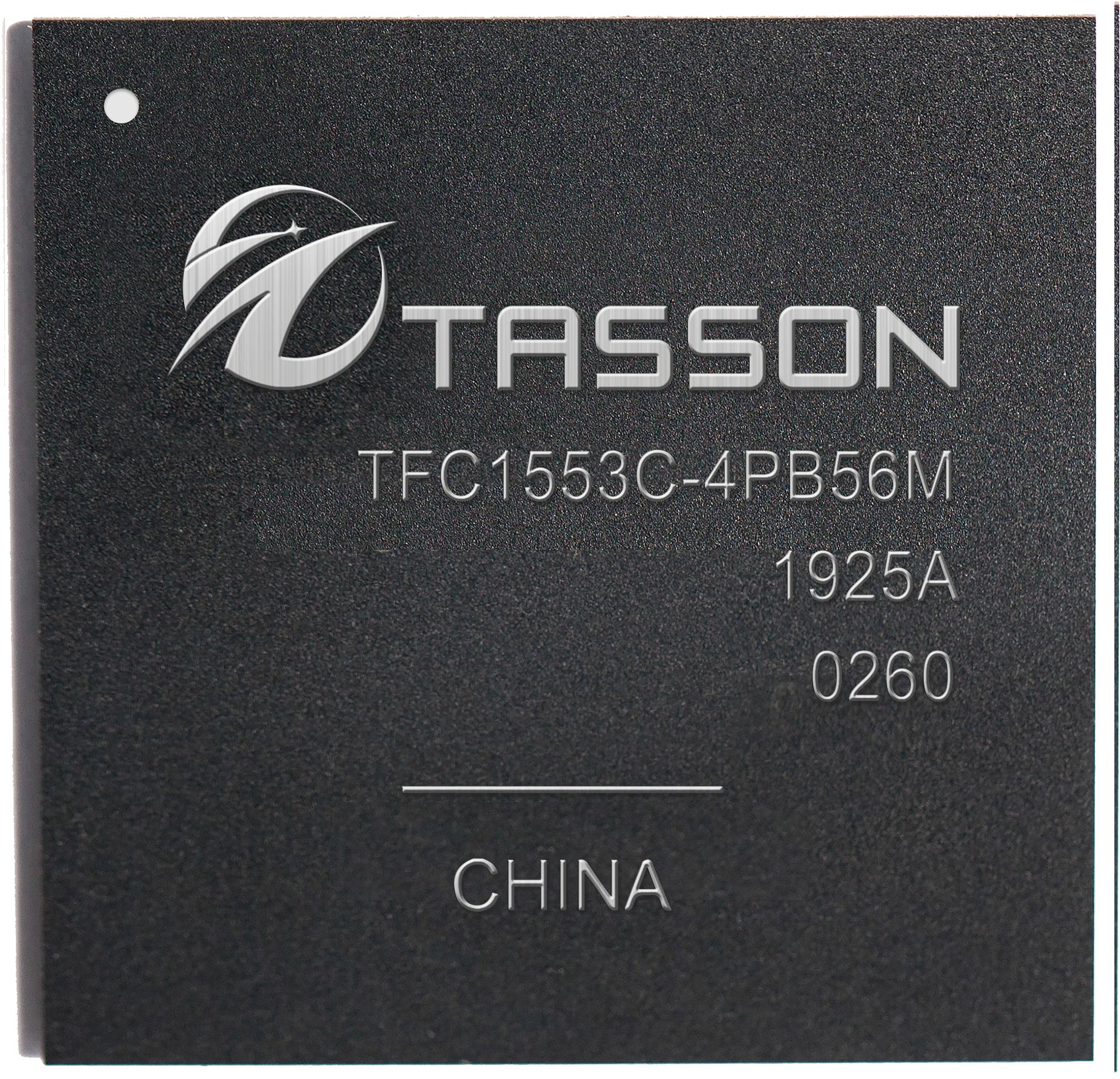

TFC1553C系列芯片

依据高可靠应用领域特点定制,贴近具体场景应用需求,集成更多功能特性。

产品文件下载 更多资料下载
产品特性
SMIC 55nm LL工艺;
支持时间触发,通信速率4.25Gbps;
适用于总线式、交换式拓扑网络,具有多种工作模式:网络控制器、网络终端和网络监控器;
支持FC-AE-1553协议NC2NT、NT2NC、NT2NT、NC2NTs、NT2NTs和方式命令的消息传输;
支持MIL-STD-1553B协议BC2RT、BC2RTs、RT2BC、RT2RT、RT2RTs、广播和方式命令的消息传输;
NC最多可配置512条消息;
NC支持多周期消息配置,初始相位可配置;
NC支持紧急消息,紧急消息栈最多可配置128条消息;
NT支持通过寄存器配置实现连续使能外部光模块激光器;

NM模式支持帧监控;

·  1路PCIe接口x4,默认单lane速率2.5GT/s,最高支持单lane速率5GT/s;

·  1路EMIF接口,32位数据总线,工作于从模式,支持异步、同步方式,最高参考时钟频率100MHz;

·  1路SPI接口,工作于从模式,接口时钟频率最高25MHz;

·  2路FC接口,链路速率支持1.0625/2.125/2.5/4.25Gbps;

·  内部存储容量为1MB。


产品规格

FC端口数量 2通道
FC端口速率 1.0625/2.125/2.5/4.25Gbps
支持服务类型 3类服务
响应延时 <5us@4.25Gbps
供电 IO:3.3V(或2.5V)、1.8V;内核:1.2V
产品尺寸 21.00mm x 21.00mm x 1.56mm
功耗
<1w @2.5Gbps
工作温度
-55℃~125℃
