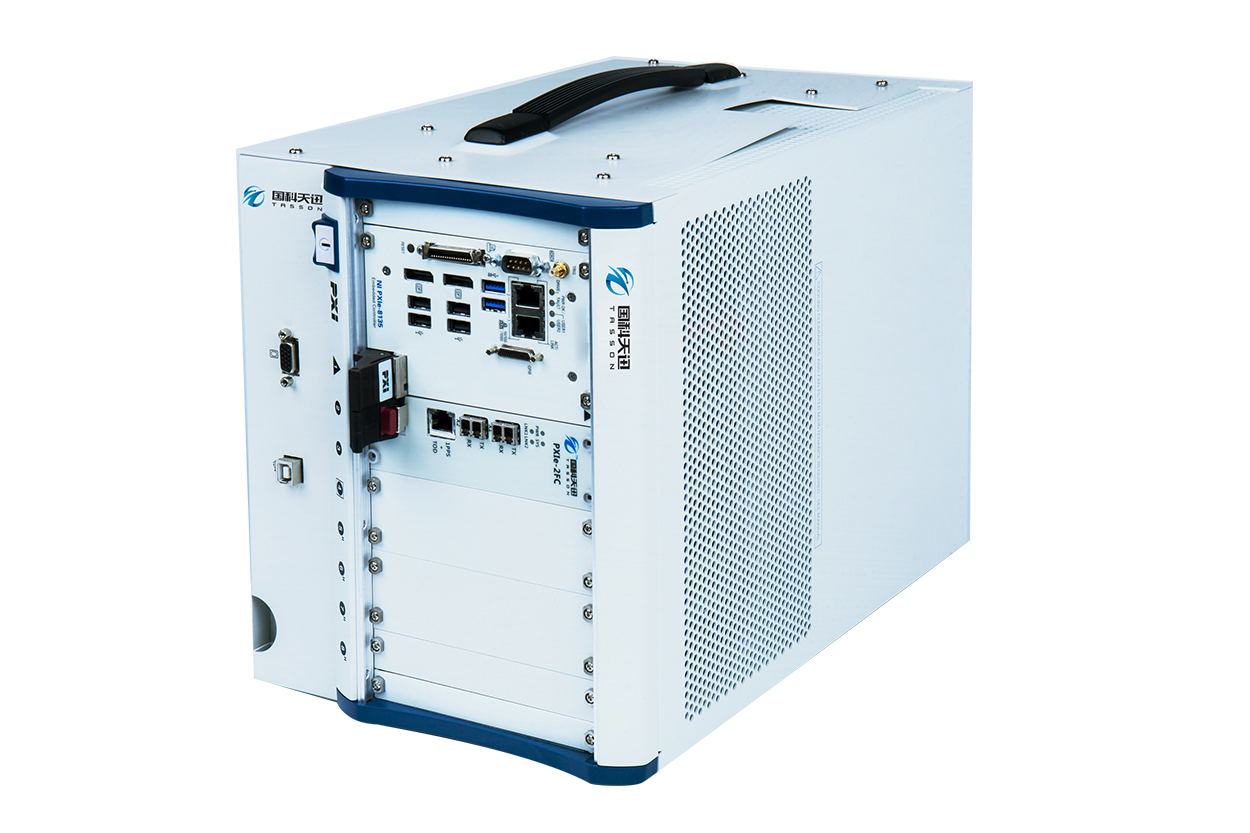

FC故障注入仪

故障注入仪用于监控FC链路中的数据,根据触发条件,修改相应的数据帧后发送至链路。用户可用FC故障注入仪搭建网络仿真及测试环境,在特定的数据帧的触发下,修改帧的内容或形式发送回链路,验证用户的设计构想。

产品文件下载 更多资料下载
产品特性
· 支持《GJB6410.1-2008》中定义的编码、链路帧格式与流量控制的要求;
· 支持FC-AE-1553、FC-AE-ASM等协议;
· 光口速率1.0625/2.125/4.25Gbps可配置;
· 支持2个全双工LC光纤接口;
· 支持LC接插件;
· 支持多模光纤传输;

· 支持多种故障注入触发条件:

     原语匹配:每组支持32bit原语逐位匹配;

     部分帧匹配: 帧头所有字段可选为匹配条件,sof、eof可选为匹配条件,同时可从任意起始位置匹配指定长度的数据,起始位置和长度以字节为单位;

     支持全帧匹配。

· 支持多种故障注入形式:

      支持总线原语故障注入,仅在原语匹配时进行注入,注错内容可以是原语也可以是其它数据;注入形式包含:修改(包括替换功能)、插入(支持前插和后插),没有删除功能;

      支持FC帧故障注入(仅在部分帧和全帧匹配时故障注入),注入形式包含:修改、删除、插入。

· 可设置不小于4组故障注入配置;
· 支持故障注入过程中相关参数的统计显示功能,如故障注入条件触发次数和执行注入次数等全局统计信息。
